Discontinued

Quality Audio

Trasformatore Step-Up mod. MUSIC in versione KIT


Prezzo di lancio Promozionale MUSIC StepUp versione Kit:
solo euro 399 !!!

Con grande soddisfazione propongo a tutti gli autocostruttori e appassionati del "saldatore" come me, il modello MUSIC in versione Kit! Comprende tutti i componenti visibili in foto, lo stampato in vetronite di livello professionale già forato e serigrafato, i due Trasformatori di Step-Up High-End selezionati e abbinati a coppia, tutte le resistenze all'1% di tolleranza, i condensatori, i dip-switch, i cavetti in rame OFC, le torrette esagonali per il fissaggio al telaio, il morsetto di Ground dorato, e tutte le istruzioni e gli schemi.
Non sono forniti il mobiletto, i connettori e l'interrruttore Lift, l'appassionato potrà procurarseli della qualità che riterrà più idonea, oppure potrà inserire lo Step Up in un suo Preamplificatore sia esso a stato solido o valvolare, realizzando un ingresso MC di altissima qualità, affidabile, settabile, e ad un prezzo promozionale.
Se sei un bravo autocostruttore DIY potrai ottenere risultati sonici identici o anche superiori al mio modello finito MUSIC !  Ti basterà usare connettori di alto livello, volendo anche cavetti in argento, un contenitore in alluminio pieno di adeguato spessore, ecc. Ogni appassionato potrà sbizzarrirsi (e divertirsi) avendo la certezza di avere a disposizione un "Motore" di altissima qualità sonica.



é possibile anche ordinare lo StepUp già montato e collaudato.
Prezzo di lancio Promozionale per il Kit già Montato e Collaudato:  euro 449 !!!


**************

Il MUSIC è un Trasformatore Step-Up Stereo passivo per testine MC davvero molto versatile, praticamente "universale" ha ben 3 possibilità di Guadagno:
1:3  -  1:10  -  1:20
E' possibilie settare il carico per quasi tutte le testine MC esistenti in commercio, in fondo a questa pagina ci sono le tabelle dei settaggi suddivise per i 3 guadagni e riferite ad uno stadio Phono di 47K e Phono da 100k.

Gli avvolgimenti sono realizzati in Rame OFC, la schermatura è in Mumetal, il nucleo è ottimizzato per una distorsione armonica la più bassa possibile, il circuito stampato in vetronite "Panasonic" è di livello professionale con il piano di Massa e Serigrafato, nel Kit sono compresi i cavetti OFC già twistati e tutte le minuterie meccaniche, le torrette di fissaggio in ottone con le relative vitine e 8 rondelle in gomma smorzante, la vite a ghiera di Massa. L'appassionato non dovrà quindi preoccuparsi di nulla, solo di procurarsi lo Chassis (che potrebbe anche essere l'interno di un Preampli autocostruito), i connettori da pannello, e di un paio di ore di puro divertimento!


Caratteristiche Tecniche (per tutte le versioni, finito, Kit e montato):
Canali: 2 (Stereo)
Rapporto di trasformazione settabile tramite Jumpers: 1:3 - 1:10 - 1:20
Rete di Zobel disattivabile tramite Jumper.
Impedenza di ingresso: settabile da 40 a 5200 Ohm tramite 6 DipSwitch (Phono 47k)
Impedenza di ingresso: settabile da 55 a 11000 Ohm tramite 6 DipSwitch (Phono 100k)
impedenza di uscita: 47 KOhm e 100KOhm.
Risposta in Frequenza: da 7Hz a 70KHz entro 0,5dB
Risposta in frequenza a -3dB: da 6Hz a 90KHz
Sbilanciamento tra i due canali: meno di 0,01dB
Nucleo: lega magnetica ottimizzata.
Schermatura: MuMetal.
Distorsione totale THD a 1KHz: 0,004%
Distorsione totale THD a 30Hz: 0,18%
Distorsione totale THD da 120Hz a 50Khz: 0,01%

Dimensione della PCB: mm 110 (larghezza) – mm 84 (profondità) – mm 40 (altezza, compreso le torrette e i trasformatori).

Questo modello di StepUp passivo è stato progettato per funzionare perfettamente con praticamente tutte le testine MC in commercio, da quella a bassissima uscita 0,1 mV fino a quelle ad altissima uscita 1,6mV e più,

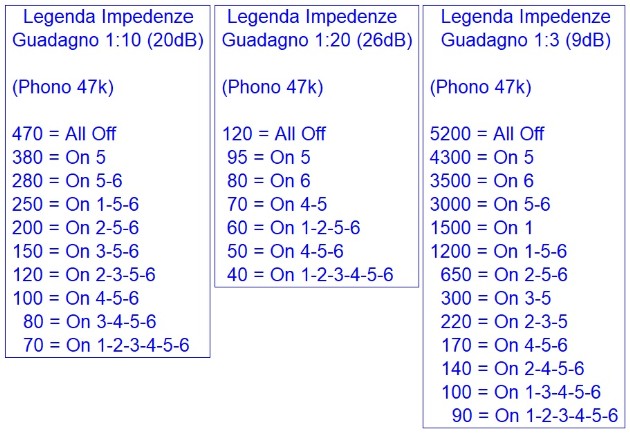

se interessati all'acquisto scrivetemi il modello della vostra Testina ed io vi darò conferma per un abbinamento perfetto. Di seguito sono pubblicate le tabelle di settaggio in base al guadagno selezionato, è stata privilegiata l'impedenza riflessa (dip 6-7) a detta di molti esperti in grado di rendere il trasformatore più ben suonante:
